氣動化工釜底搪玻璃下展式放料閥技術參數

氣動搪玻璃下展式放料閥是一種結合氣動執行機構與搪玻璃材質特性的工業閥門，其設計旨在滿足化工、制藥、食品等行業中對耐腐蝕、易清潔及自動化控制的嚴苛需求。搪瓷是涂燒在金屬底坯表面上的無機玻璃瓷釉。在金屬表面進行瓷釉涂搪可以防止金屬生銹，使金屬在受熱時不至于在表面形成氧化層并且能抵抗各種液體的侵蝕。搪瓷制品不僅安全無毒，易于洗滌潔凈，可以廣泛地用作日常生活中使用的飲食器具和洗滌用具，而且在特定的條件下，瓷釉涂搪在金屬坯體上表現出的硬度高、耐高溫、耐磨以及絕緣作用等優良性能，使搪瓷制品有了更加廣泛的用途。瓷釉層還可以賦予制品以美麗的外表，裝點人們的生活。可見搪瓷制品兼備了金屬的強度和瓷釉華麗的外表以及耐化學侵蝕的性能。主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。搪瓷放料閥閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，搪瓷放料閥具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。以下從核心結構、技術優勢、應用場景及選型要點四方面展開分析：

一、氣動化工釜底搪玻璃下展式放料閥技術參數核心結構與工作原理

氣動執行機構

以壓縮空氣為動力源，通過氣缸或膜片驅動閥桿運動，實現閥瓣的快速啟閉。

可配備電磁閥、限位開關、定位器等附件，支持遠程控制與自動化調節。

搪玻璃閥體

內壁覆蓋高硅玻璃釉層，經高溫燒結形成致密惰性表面，抗酸堿腐蝕能力優于不銹鋼。

玻璃釉層厚度通常為0.8-1.5mm，耐溫范圍-30℃至240℃（短期耐溫可達300℃）。

下展式閥瓣設計

閥瓣在開啟時向下運動，避免物料在閥腔頂部堆積，尤其適用于高粘度、易結晶介質。

閥瓣與閥座采用線密封結構，密封面堆焊硬質合金（如STL-6），硬度達HRC60以上。

二、氣動化工釜底搪玻璃下展式放料閥技術參數技術優勢

耐腐蝕性

搪玻璃層可抵御98%濃硫酸、30%鹽酸、氫氧化鈉等強腐蝕介質，但需避免及含氟化合物。

玻璃釉層與金屬基體結合強度高，抗熱震性（溫差急變）可達120℃。

易清潔性

內壁光滑（Ra≤0.4μm），設計，符合FDA/GMP標準，適用于食品及制藥行業。

支持CIP（在線清洗）與SIP（在線滅菌），減少停機維護時間。

自動化控制

氣動執行機構響應時間≤0.3秒，可與DCS/PLC系統聯動，實現流量精確控制。

配備位置反饋裝置，實時監測閥門開度，避免誤操作。

三、氣動化工釜底搪玻璃下展式放料閥技術參數典型應用場景

化工行業

用于反應釜、儲罐的底部放料，處理硫酸、硝酸、有機溶劑等腐蝕性介質。

制藥行業

應用于發酵罐、結晶釜的排料，滿足無菌生產要求，防止交叉污染。

食品行業

適用于果汁、乳制品、調味品等高衛生標準介質的輸送，避免金屬離子析出。

四、氣動化工釜底搪玻璃下展式放料閥技術參數選型關鍵參數

公稱通徑（DN）

常用規格DN25-DN300，需根據管道流量及反應釜容量匹配。

壓力等級

標準壓力等級PN1.0/1.6MPa，高壓工況可選PN2.5MPa。

連接方式

法蘭連接（HG/T20592-2009、ANSI B16.5）或快裝卡箍，便于拆裝。

執行機構配置

單作用（彈簧復位）或雙作用（氣開/氣關），需根據安全要求選擇。

密封材料

閥桿密封采用PTFE填料或波紋管密封，確保無泄漏。

性能與用途：

操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。

放料閥結構：

主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。

主要參數：

公稱通徑：DN50mm～DN300mm（NPS2～12）；

公稱壓力：PN10MPa～16MPa（ANSI CLASS600～900）；

使用溫度范圍：-29℃-300℃。

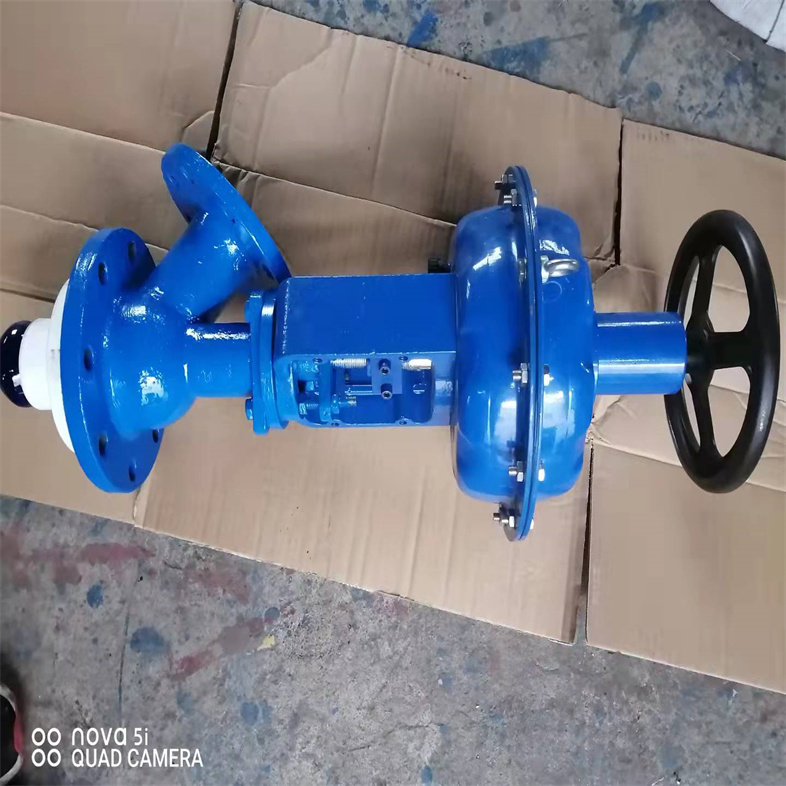

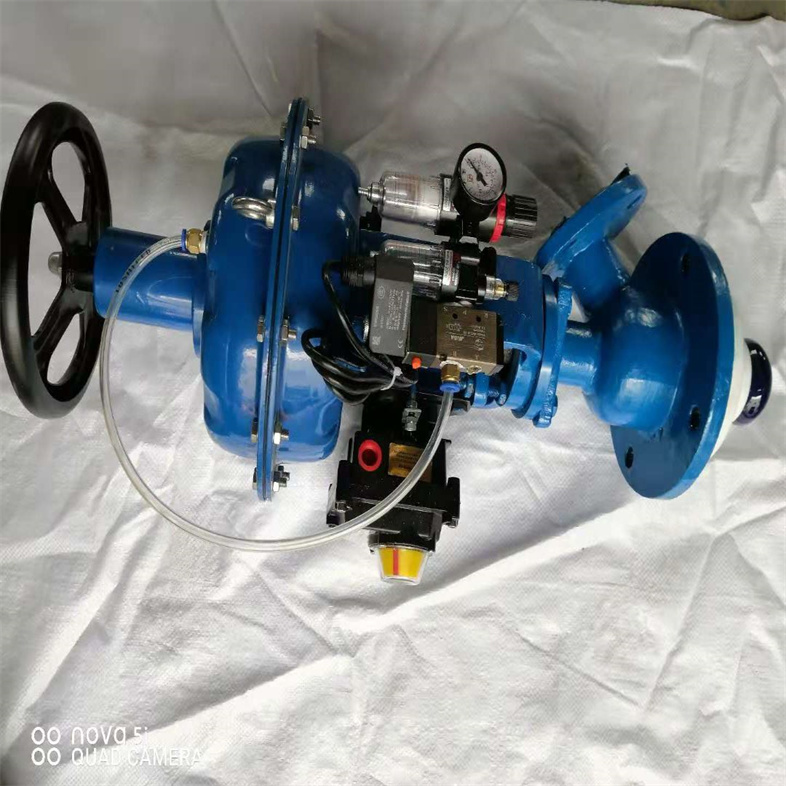

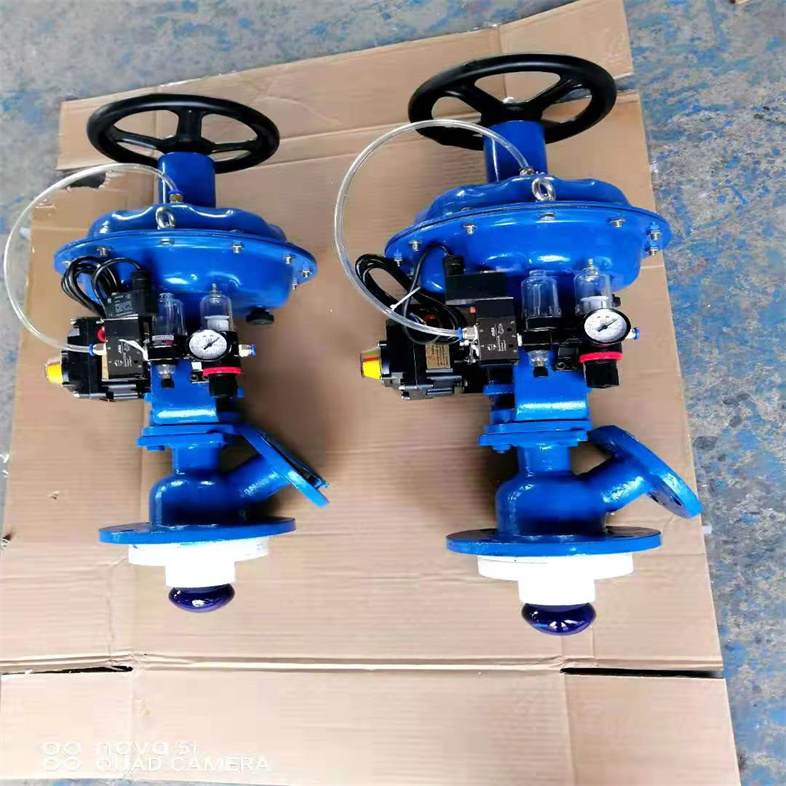

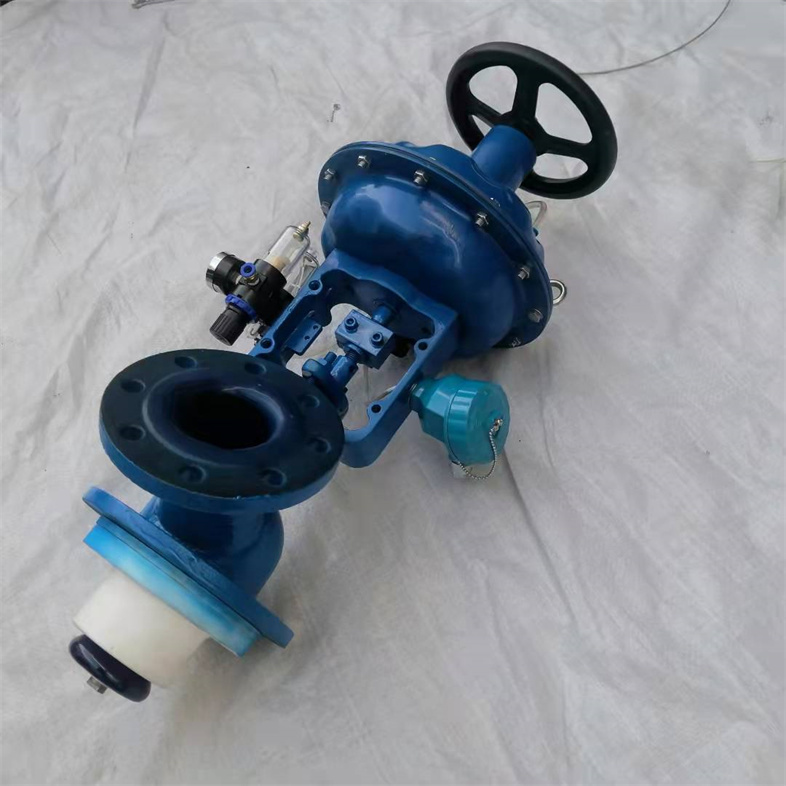

氣動化工釜底搪玻璃下展式放料閥技術參數主要產品詳情：

氣動化工釜底搪玻璃下展式放料閥技術參數主要產品特點：

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

氣動化工釜底搪玻璃下展式放料閥技術參數搪瓷技術規范：
1、耐酸性：
對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將我廠生產的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d（優等品指標為1.0g/m2.d）

2、耐堿性：
搪玻璃對堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時間24h。腐蝕速率為6.76g/m2.d（優等品指標為7.0g/m2.d）。

3、操作溫度：
搪玻璃設備加熱和冷卻時，應緩慢進行。我廠制造的搪玻璃設備使用溫度為0－200℃，耐溫急變性≥200℃。

4、瓷層厚度：
玻璃設備的瓷層厚度0.8-2.0mm，搪玻璃設備附件的瓷層厚度0.6-1.8mm。

5、耐壓電：
搪玻璃具有良好的絕緣性，當搪玻璃在規定厚度內用20KV高頻電火花檢查瓷層時，高頻電火花不能擊穿瓷層。

6、耐沖擊性：
玻璃層的內應力越小，彈性越好，硬度越大，抗彎抗壓強度越高，則耐沖擊就越好。我廠之玻璃層在規定厚度內，用直徑30mm，重量112g鋼球沖擊時，其沖擊功為272×10-3J（優等品指標為260×10-3J）。

氣動化工釜底搪玻璃下展式放料閥技術參數技術參數：

1、耐腐蝕性能耐一般無機酸、有機酸弱堿液（P≤60℃ PH≤12）以及有機劑介質。在鹽酸、硝酸、水等強腐蝕性介質中不銹鋼。不能使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）。

2、耐熱性，允許在-30℃至+240℃間使用（耐溫急變小于120℃）。

3、HG5-16-79搪玻璃放料閥具有光滑的表面。不易粘結物料、易清洗。

4、絕緣性：玻璃料有良好的絕緣性，厚1mm的玻璃在2000伏的高壓下不會被擊穿而導電。

5、耐沖擊性：耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。

6、耐壓：0.6Mpa

氣動化工釜底搪玻璃下展式放料閥技術參數下展式搪玻璃放料閥適用范圍：

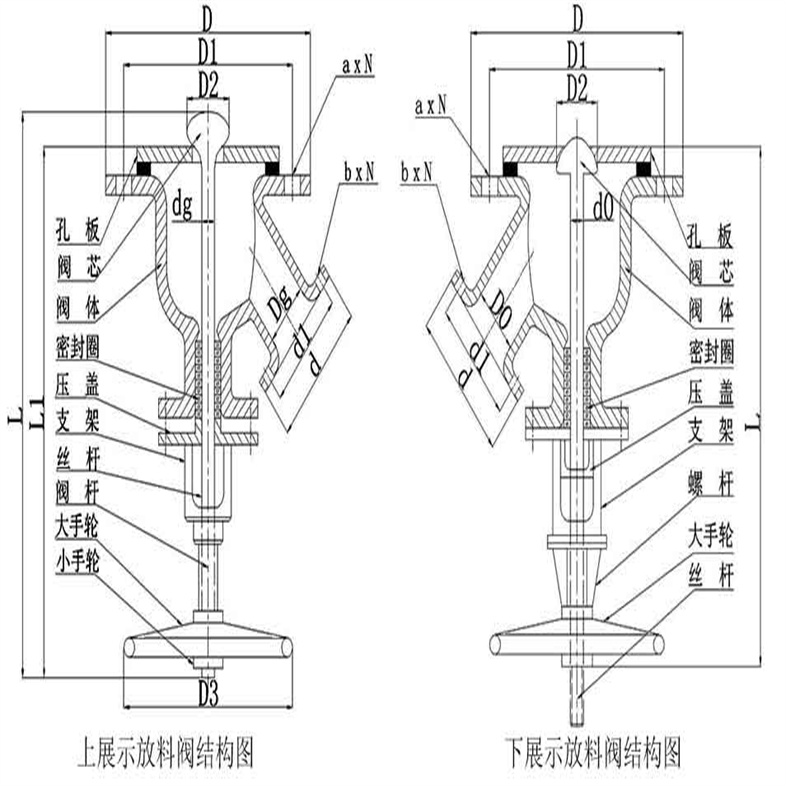

下展式搪玻璃放料閥產品結構圖及連接尺寸表：mm

五、氣動化工釜底搪玻璃下展式放料閥技術參數維護與注意事項

定期檢查

每6個月檢測搪玻璃層完整性，采用電火花檢測儀（電壓5kV）排查微裂紋。

操作限制

避免空載啟閉，防止閥瓣撞擊搪玻璃層；介質溫度變化速率≤50℃/h。

維修規范

搪玻璃層破損后不可修補，需整體更換閥體；硬密封面磨損后可通過研磨修復。

搪玻璃閥門管件的安裝：
1、搬運：在搬運時切記勿碰撞勿拋扔；
2、安裝：在安裝的過程中不得借用其它撬桿或錘子，避免震動或碰撞損壞搪瓷部位；
3、安裝前對閥門或管件的內腔進行檢查避免臟污卡死閥門影響正常使用，或損壞介質。

氣動化工釜底搪玻璃下展式放料閥技術參數維護保養：
1、閥門及管件在未安裝情況下需存放在干燥、通風地方，避免暴曬和潮濕，經常不安裝的需要對閥門清潔保養；
2、安裝在管道或設備上之后，應檢查填料函的螺栓是否松動，有螺桿的閥門應對螺桿部位作潤滑處理；
3、對于安裝在室外的設備應做好防水、防潮、防碰撞的準備工作（特別對于裝有電氣裝置的設備）。

下展式搪玻璃放料閥維護保養和安裝使用注意事項：

1、在裝修時凡與瓷面接觸的地方必須用石棉或四氟片等軟墊。使用工具不能與瓷面沖擊或摩擦，更不能用金屬工具鏟打。

2、在緊固螺絲時四周以等力上緊，防止瓷面受力不勻而裂瓷。放料閥絲桿要經常保持潤滑、防止生銹。

3、流經介質只能是液態，不得有硬顆粒混入液體內，防止瓷面起毛或堵塞，以及開啟失靈等等。

4、在安裝時應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。

5、在搪瓷面的各部密封件應保持中心位置。壓力均勻，以防泄漏。

6、使用時如發現有漏，應立即檢查密封裝置是否確當、不能用鐵棍、桿把手輪硬扳緊，以免損壞零件。

7、出料當受阻塞時，可以使用金屬桿或硬性工具疏通，不得使用金屬桿或硬性工具。

8、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。

9、根據介質性能及使用期，應經常檢查閥體頸部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。

10、若發現瓷面有損壞時應停用。可用涂料修補，或委托有關生產單位重新現做搪瓷。

六、氣動化工釜底搪玻璃下展式放料閥技術參數市場定位與替代方案

品牌對比：在搪玻璃層厚度控制、密封壽命（≥5000次）上已接近國際水平，但氣動執行機構的穩定性仍存在差距。

替代方案：對于非強腐蝕介質，可選用襯氟閥門（成本降低30%-50%），但需犧牲部分耐溫性（≤180℃）。

進口氣動搪玻璃下展式放料閥通過搪玻璃防腐與氣動自動化的結合，解決了傳統閥門在腐蝕性工況下的壽命短、操作不便等問題。選型時需重點關注介質特性、自動化需求及維護成本，以實現全生命周期成本。
