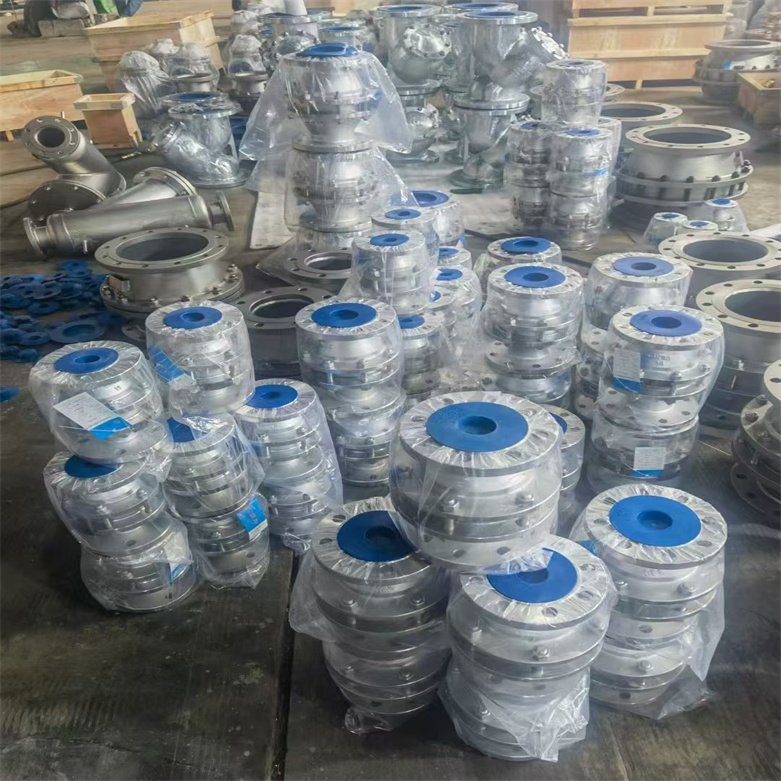

石油化工儲罐阻火器設計規范
是用來阻止、液體的火焰蔓延和防止回火而引起爆炸，從而保證儲罐的安全。這類阻火器內的阻火層常用不銹鋼帶或銅鎳合金材料壓制而成的波紋狀，波紋的大小由氣體性質和阻止火焰速度決定。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。在石油化工、天然氣輸送、制藥等工業領域，可燃氣體或蒸汽的管道系統中潛藏著爆炸風險。管道阻火器（Flame Arrester）作為一道關鍵的安全屏障，能夠有效阻斷火焰傳播，避免災難性事故的發生。本文將從原理、結構、應用及選型維護等角度，解析這一重要安全裝置。

一、石油化工儲罐阻火器設計規范核心功能與工作原理

管道阻火器的核心使命是阻止火焰通過管道蔓延。當管道內因意外點火或回火引發燃燒時，火焰會以每秒數百米的速度擴散，引發連鎖爆炸。阻火器通過其內部的阻火元件（通常為金屬波紋板、絲網或蜂窩結構），將火焰分解為微小渦流，加速熱量散失，最終使火焰溫度降至燃點以下，實現“窒息滅火"。

011.阻火器設置標準

1.1 【 石油化工與儲罐阻火器 】

在石油化工和儲罐領域， 阻火器的設置是非常重要的，尤其是在防止爆炸和火災方面。根據《阻火器的設置》（HG/T 20570.19-1995）第3部分，石 油油品儲罐阻火器的設置需遵循《石油庫設計規范》（GBJ74-84）的規定。對于化學油品，若其閃點≤43℃，則直接放空管道上必須設置阻火器，這包括呼吸閥放空管道。此外，當儲罐內物料的工作溫度達到或超過物料的閃點時，其放空管道上也需要阻火器，并需考慮環境溫度變化、日光照射及加熱管失控等因素。

除此之外，可燃氣體在線分析設備的放空匯總管，進入爆炸危險場所的內燃發動機排氣口管道等，其他必要場合也應考慮設置阻火器。

1.2 【 管道與設備阻火器 】

管道系統中阻火器的設置同樣重要，主要是在可能產生爆炸性混合氣體的管道中安裝管道阻火器，以防范事故。比如，輸送可能產生爆燃或爆轟的爆炸性混合氣體的管道，在接收設備入口處應設置管道阻火器。并且，輸送能自行分解爆炸并引起火焰蔓延的氣體物料的管道，如乙炔，應在接收設備入口或試驗確定的位置設置阻火器。

其科學原理基于兩點：

1. 傳熱效應：阻火元件的大表面積快速吸收火焰熱量；

2. 淬熄效應：狹窄通道破壞火焰自由基鏈式反應。




3.

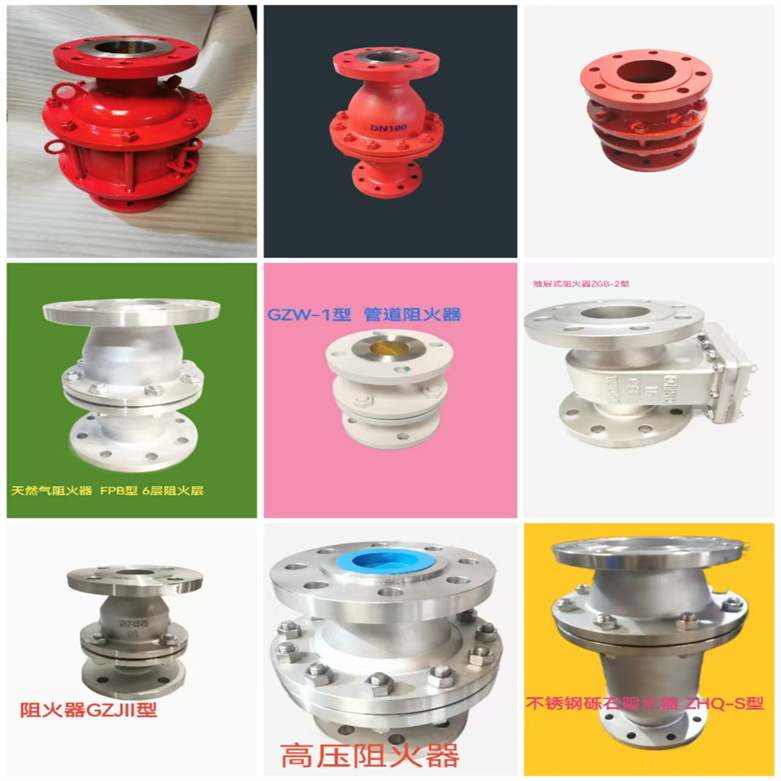

二、石油化工儲罐阻火器設計規范典型結構與分類

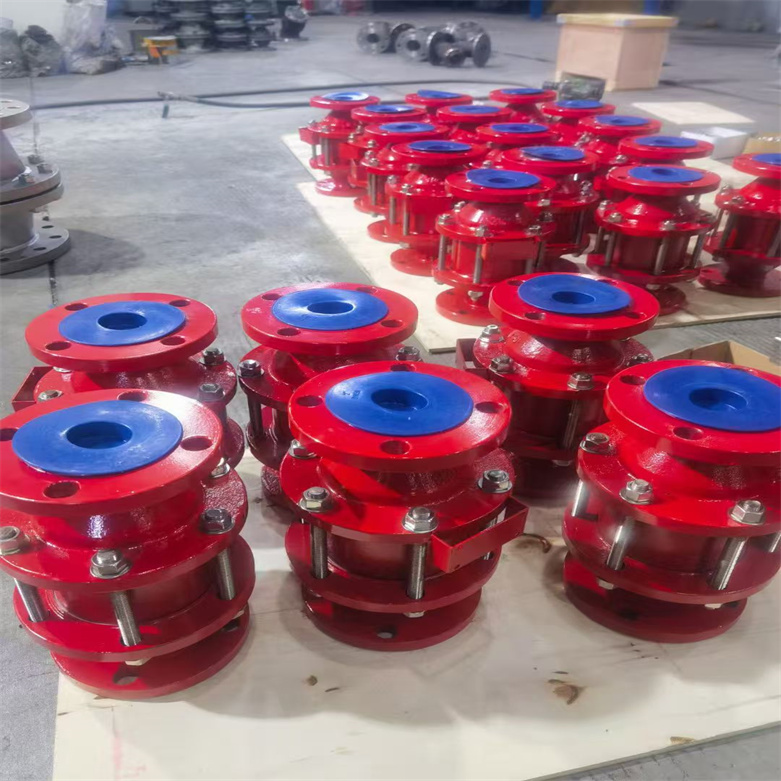

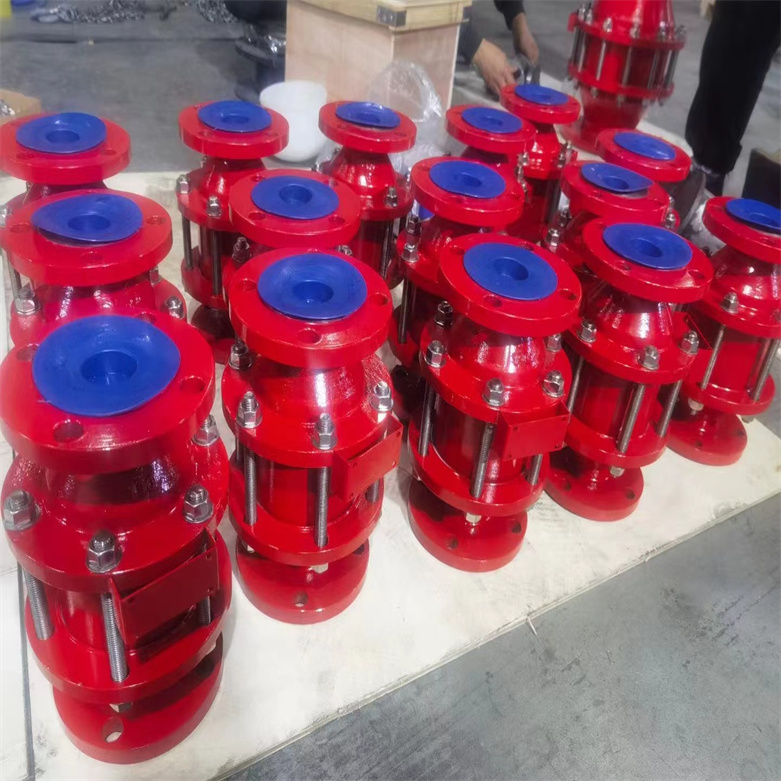

現代管道阻火器通常由三部分構成：

• 外殼：耐腐蝕材質（如不銹鋼）制成，承受系統壓力；

• 阻火芯：核心功能層，材質需適配介質特性；

• 連接件：法蘭/螺紋接口，確保密封性。

根據阻火能力分為兩類：

1. 爆燃型（Deflagration）：適用于亞音速火焰（＜340m/s），如儲罐通風口；

2. 爆轟型（Detonation）：抵御超音速火焰（＞1000m/s），用于長距離管道。

三、石油化工儲罐阻火器設計規范關鍵應用場景

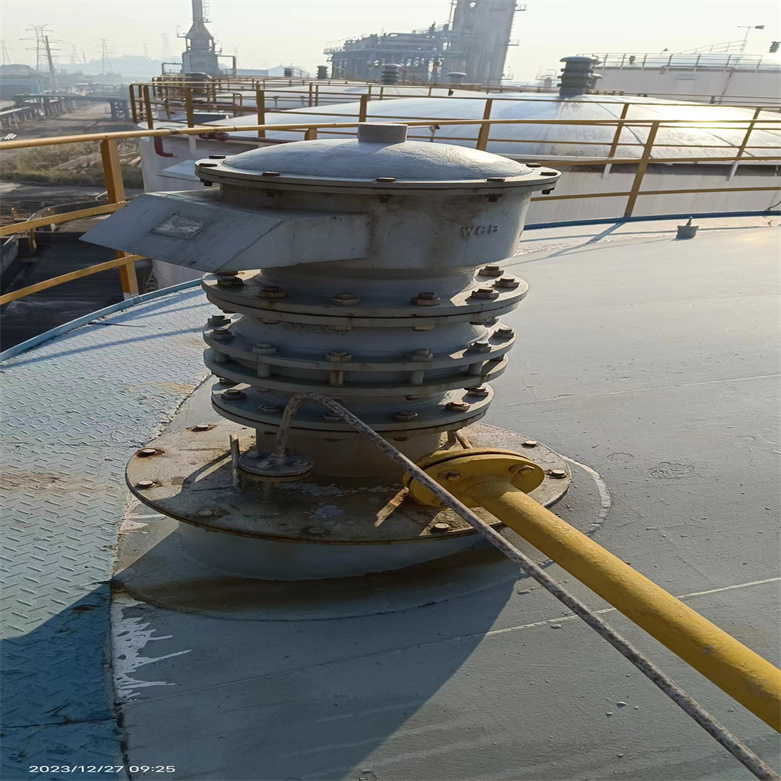

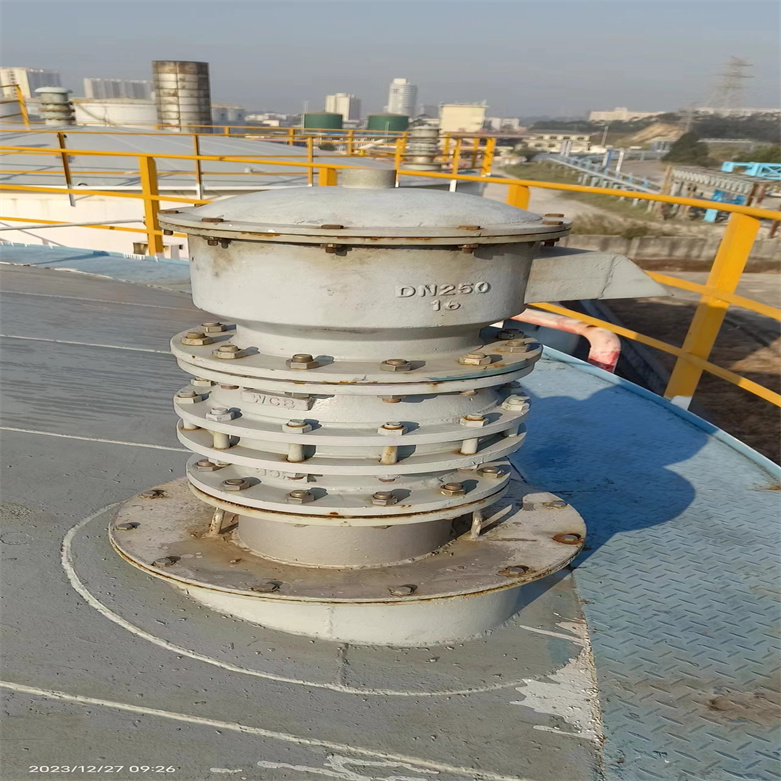

1. 儲罐保護：安裝在儲罐呼吸閥后端，防止外部火源引燃罐內氣體；

2. 氣體輸送管線：攔截焊接、雷擊等意外點火產生的回火；

3. 焚燒系統：避免廢氣處理時火焰倒灌；

4. 實驗室安全：保護精密儀器免受可燃氣體泄漏危害。

典型案例包括煉油廠加氫裝置、化工廠反應釜排氣系統、LNG儲運終端等。

四、石油化工儲罐阻火器設計規范選型與安裝要點

選擇阻火器需綜合考慮五個要素：

1. 介質特性：氣體爆炸等級（如IIA、IIB、IIC）、腐蝕性；

2. 阻火等級：根據火焰速度選擇爆燃/爆轟型；

3. 工況參數：工作壓力、溫度范圍（-196℃~550℃）；

4. 認證標準：符合API 2028、ISO 16852等規范；

5. 安裝位置：距離潛在點火源至少3米，豎直安裝防積液。

五、石油化工儲罐阻火器設計規范維護與檢測

阻火器需定期維護以確保效能：

• 月度檢查：外觀腐蝕、密封性；

• 年度拆解：清洗阻火芯（化學清洗或超聲波清洗）；

• 性能測試：每3年通過第三方機構進行火焰淬熄試驗；

• 更換標準：壓降超過設計值30%或結構損傷時強制更換。

六、石油化工儲罐阻火器設計規范技術發展趨勢

隨著工業安全標準升級，阻火器技術正向智能化發展：

1. 集成傳感器：實時監測壓差、溫度并報警；

2. 納米涂層：提升阻火芯耐腐蝕與抗堵塞能力；

3. 模塊化設計：實現快速拆裝維護；

4. 多級阻火：組合式結構應對復雜工況。

石油化工儲罐阻火器設計規范結語

管道阻火器雖體積小巧，卻是工業安全鏈條中不可替代的一環。其價值不僅在于阻斷火焰，更在于通過預防重大事故，保護人員生命、設備資產及環境安全。隨著技術進步，阻火器正從被動防護轉向主動安全，持續為工業安全生產保駕護航。

石油化工儲罐阻火器設計規范波紋形式

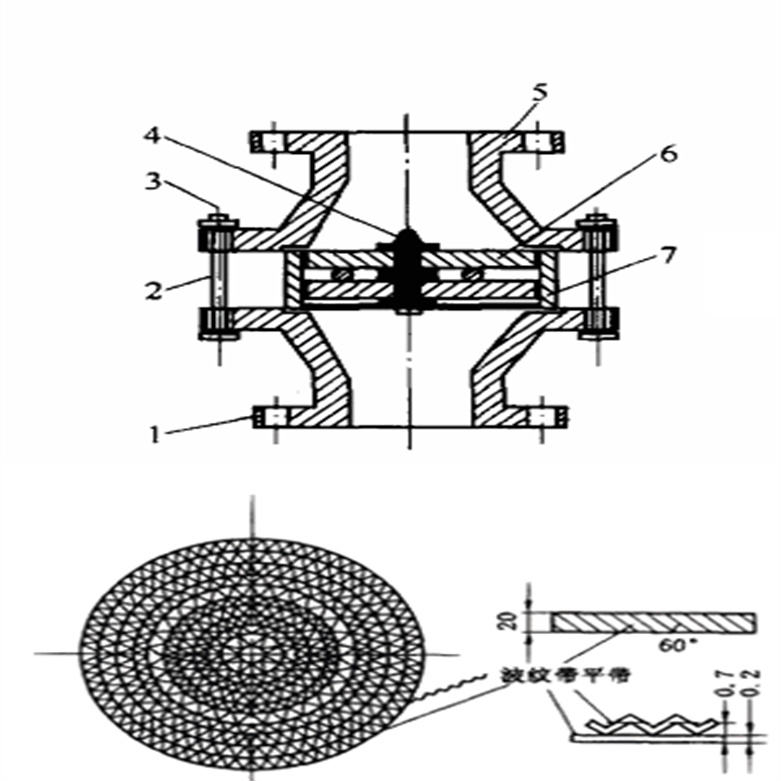

一種是由兩個方向折成的波紋型的薄板材料組成，波紋之間分隔成許多小的孔隙和通道，給火焰提供了一條曲曲折折的通道。另一種由波紋薄板和平板交替纏繞在中心軸上，組成一疊帶有三角形孔隙阻火層，這種結構的阻火層可以根據設計需要生產不同直徑、不同厚度和不同孔隙的波紋阻火層。波紋結構阻火器經測試證明，阻火性能好，使用范圍廣，制造成本低，易于檢查和安裝等優點，所以這種結構的阻火器已被廣泛使用。儲油罐阻火器阻火層由幾層阻火層組成一個一個整體，但層與層之間不允許留有空隙，以防止火焰由間隙通過。

石油化工儲罐阻火器設計規范實驗方法

該阻火器徑中國科學技術大學與究所聯合測試，其性能符合GB13347-92《石油氣管道阻火體器阻火性能和實驗方法》的規定.阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過，可滿足各種不同工藝管道的需要.

石油化工儲罐阻火器設計規范標準規范

1、執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、
2、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》、
3、HG/T20570.19-95《阻火器的設置》。

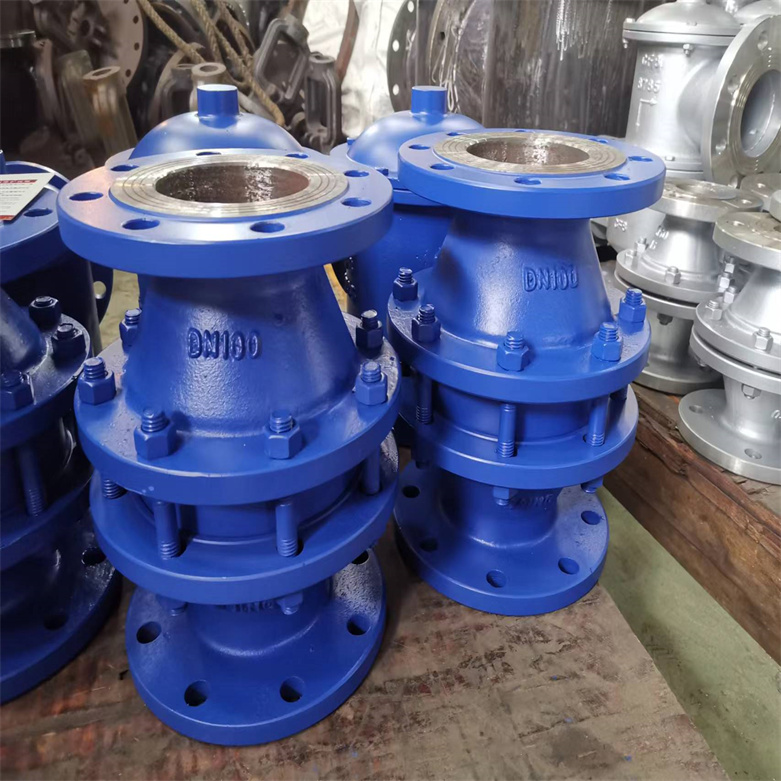

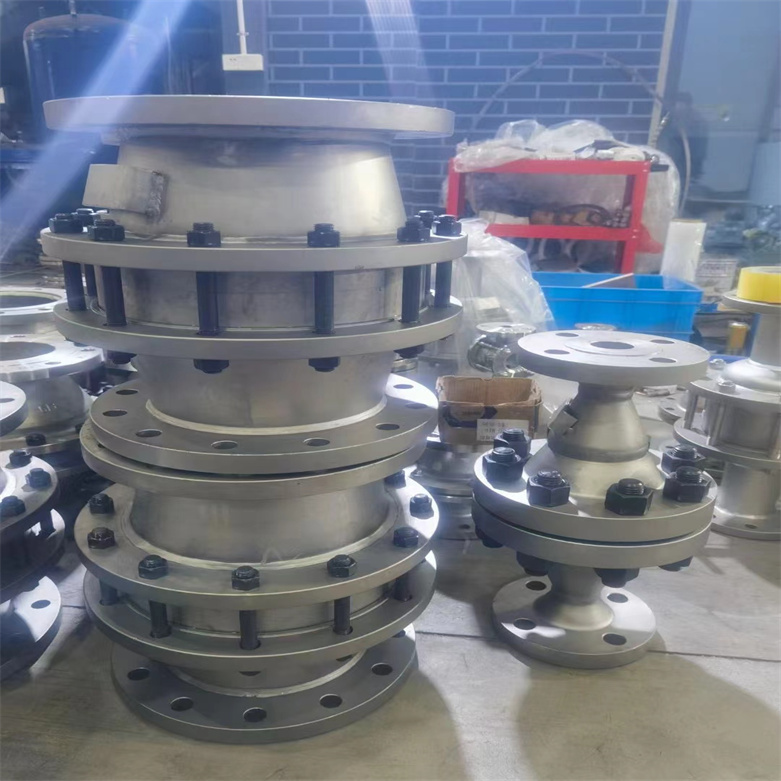

石油化工儲罐阻火器設計規范結構特點

1、該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格
2、連續13次以亞音速火焰試驗每次都能阻火。
3、易檢修，安裝方便。殼體水壓試驗合格。
4、耐燒性能合格，耐燒試驗1小時無回火現象。
5、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。

石油化工儲罐阻火器設計規范主要零部件

石油化工儲罐阻火器設計規范外形結構圖

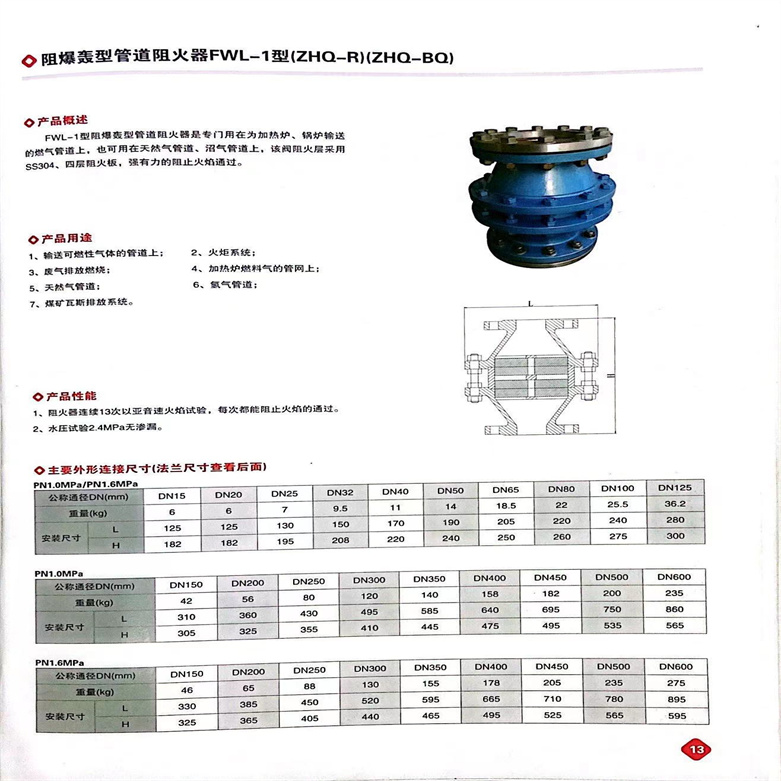

石油化工儲罐阻火器設計規范主要外形尺寸

美標外形尺寸ANSI、API、ASME

石油化工儲罐阻火器設計規范維修與保養

為了確保儲油罐阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
①儲油罐阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
②發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
③重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
