ZZYP自力式高溫蒸汽減壓閥技術規范 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZZYP自力式高溫蒸汽減壓閥技術規范 無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式蒸汽減壓閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。自力式減壓閥是采用閥體內的啟閉件的開度來調節介質的流量,將介質的壓力降低,同時借助閥后壓力的作用調節啟閉件的開度,使閥后壓力保持在一定范圍內,在進口壓力不斷變化的情況下,保持出口壓力在設定的范圍內,保護其后的生活生產閥門。 自力式減壓閥也叫活塞式減壓閥,蒸汽減壓閥。是氣動調節閥的一個配件,主要作用是將氣源的壓力減壓并穩定到一個定值,以便于調節閥能夠獲得穩定的氣源動力用于調節控制。本類閥門在管道中一般應當水平安裝。按結構形式可分為膜片式、彈簧薄膜式、活塞式、杠桿式和波紋管式;按閥座數目可人為單座式和雙座式;按閥瓣的位置不同可分為正作用式和反作用式。自力式減壓閥的工作由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時,減壓閥閥門開度減小;當檢測到減壓閥后壓力減小,減壓閥閥門開度增大,以滿足控制要求。 自力式減壓閥——該閥門的減壓比必須在一定程度上高于系統值; 即使在非常大或者非常小的流量時它也應該能夠對正作用或者反作用控制信號做出響應。這些閥門應該針對有用控制范圍選擇,即非常大流量的20%到80%。正常為等比型或者具有等比特性。這些類型的閥門本身具有比例控制所要求的非常好的流量特性及流量范圍。 主要是杠桿的原理,利用閥內的壓力控制閥的開度。是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能閥門。
自力式減壓閥安裝應注意事項:1、自力式減壓閥過濾器的設置:該系統中的過濾器在工藝介質干凈、沒雜質的情況下,可以省略。當介質中有雜質或用帶指揮器的自力式壓力調節閥時應裝過濾器,以防阻塞引壓管路或指揮器、卡死氣缸執行機構及閥芯等。若限于管路安裝空間或經費,可將過濾網裝在閥前的截止閥上游處。取代過濾器。2、自力式減壓閥直管段的設置自力式壓力調節閥前、后應盡量保持一定的直管段。閥前取壓點距閥的距離應大于2D;閥后取壓應大于6D。閥前、后還應裝有壓力表,壓力表應靠近取壓點,以便使設定值與取壓值真實一致。3、自力式減壓閥旁路系統的設置為保證檢修及出故障時生產能繼續運行,比較好設置旁路系統。4、自力式減壓閥安裝方式與介質、溫度的關系。自力式壓力調節閥安裝方式原則上宜采用,氣體介質正立安裝(執行機構在上、閥體在下,液體與蒸汽介質倒裝。氣體介質溫度高于70℃低于140℃時,若仍采用正立安裝,應注明采用高溫膜片否則會造成普通膜片老化。氣體介質溫度高于70℃低于140℃、液體介質溫度高于140℃時,自力式壓力調節閥除采用倒裝外,還應在引壓管路上加裝隔離罐,并應在引壓管路、隔離罐、膜頭處注滿冷媒,以防膜片受高溫老化。 自力式減壓閥適用于水、蒸汽、空氣介質管路上,通過調節使進口壓力降低至某一需要的出口壓力,當進口壓力與流量有變化時,靠介質本身的能量自動保持出口壓力在一定范圍內,但進口壓力和出口壓力之差必須≥0.2MPA/CM。
ZZYP自力式高溫蒸汽減壓閥技術規范產品結構ZZYP自力式蒸汽減壓閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。
ZZYP自力式高溫蒸汽減壓閥技術規范產品特點（1）自力式蒸汽減壓閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
ZZYP自力式高溫蒸汽減壓閥技術規范技術參數
執行器參數
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。 ZZYP自力式高溫蒸汽減壓閥技術規范性能指標
ZZYP自力式高溫蒸汽減壓閥技術規范工作溫度
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。 ZZYP自力式高溫蒸汽減壓閥技術規范零件材料
ZZYP自力式高溫蒸汽減壓閥技術規范外形結構圖
ZZYP自力式高溫蒸汽減壓閥技術規范主要外形尺寸
安裝應注意事項

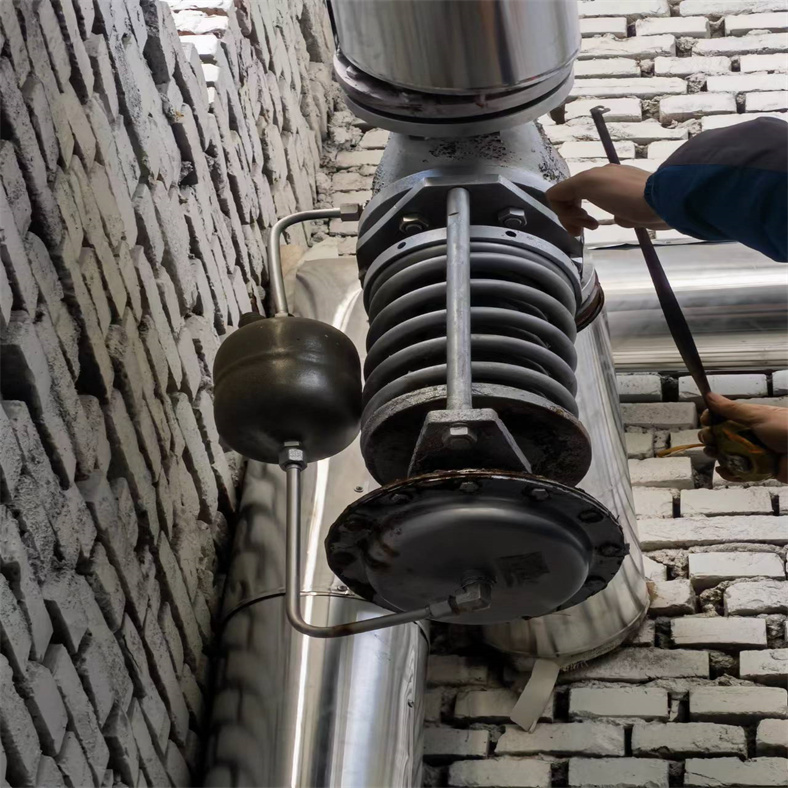

1、自力式減壓閥過濾器的設置該系統中的過濾器在工藝介質干凈、沒雜質的情況下，可以省略。 當介質中有雜質或用帶指揮器的自力式壓力調節閥時應裝過濾器，以防阻塞引壓管路或指揮器、卡死氣缸執行機構及閥芯等。 若限于管路安裝空間或經費，可將過濾網裝在閥前的截止閥上游處。取代過濾器。 2、自力式減壓閥直管段的設置自力式壓力調節閥前、后應盡量保持一定的直管段(一般為6D(管徑)左右)。閥前取壓點距閥的距離應大于2D;閥后取壓應大于6D。閥前、后還應裝有壓力表，壓力表應靠近取壓點，以便使設定值與取壓值真實一致。 3、自力式減壓閥旁路系統的設置為保證檢修及出故障時生產能繼續運行，設置旁路系統。 4、自力式減壓閥安裝方式與介質、溫度的關系1)自力式壓力調節閥安裝方式原則上宜采用，氣體介質正立安裝(執行機構在上、閥體在下)，液體與蒸汽介質倒裝。 2)氣體介質溫度高于70℃低于140℃時.若仍采用正立安裝，應在設計文件(設備表)中注明采用高溫膜片(如乙丙橡膠膜片、硅橡膠膜片等)，否則會造成普通膜片老化。 3)氣體介質溫度高于70℃低于140℃、液體介質溫度高于140℃時，自力式壓力調節閥除采用倒裝外，還應在引壓管路上加裝隔離罐，并應在引壓管路、隔離罐、膜頭處注滿冷媒，以防膜片受高溫老化。
ZZYP自力式高溫蒸汽減壓閥技術規范 自力式減壓閥適用于水、蒸汽、空氣介質管路上，通過調節使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身的能量自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2MPA/CM |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
